¿Qué es un sistema de secado de lodos a baja temperatura?
A sistema de secado de lodos a baja temperatura es un equipo de procesamiento que reduce el contenido de humedad de las aguas residuales o lodos industriales mediante un intercambio de calor controlado en un rango de temperatura relativamente suave, generalmente entre 60 y 100 grados Celsius, en lugar del alto calor utilizado en las rutas convencionales de secado térmico o incineración. Un secador de lodos de baja temperatura construido según este principio puede convertir lodos con aproximadamente un 83 por ciento de contenido de agua en una torta seca con alrededor de un 10 a un 30 por ciento de humedad, con una correspondiente reducción de volumen y peso que puede alcanzar hasta el 90 por ciento.
Debido a que el proceso se ejecuta dentro de esta banda de temperatura más baja, el riesgo de oxidación y el riesgo de incendio durante la manipulación se reducen en comparación con el secado a altas temperaturas, y el material tratado también tiende a experimentar una caída significativa en la actividad patógena, con un rendimiento de esterilización efectivo que alcanza hasta el 90 por ciento en condiciones de operación adecuadas. Esta combinación hace que un sistema de secado de lodos a baja temperatura sea una opción práctica para plantas de aguas residuales municipales e instalaciones industriales que necesitan reducir el volumen de lodos antes de su transporte, eliminación o reutilización, sin la gran demanda de combustible asociada con el secado a alta temperatura.
Una vez que la producción seca alcanza ese rango de humedad del 10 al 30 por ciento, se vuelve mucho más fácil de manejar para la desgasificación, la combinación y quema, el compostaje o como insumo de materia prima para materiales de construcción y otras vías de recuperación de recursos. Esta es una de las razones por las que la tecnología se ha convertido en un punto de referencia estándar cuando los sitios municipales e industriales planifican proyectos de reducción de lodos.
¿Cómo funciona un secador de lodos a baja temperatura?
El principio de funcionamiento detrás de un secador de lodos de baja temperatura se basa en un circuito de aire cerrado en lugar de una llama abierta o una fuente de calor de combustión directa. El lodo húmedo se esparce sobre una superficie de transporte dentro de una cámara aislada, se hace circular aire seco y cálido a través del material para eliminar la humedad y ese aire húmedo luego pasa a través de una etapa de deshumidificación donde el agua se condensa y se drena. El aire seco se recalienta y se envía de regreso a través de la cámara, lo que mantiene la pérdida de energía al mínimo durante todo el ciclo.
Alimentación y distribución uniforme
El lodo ingresa al sistema a través de una tolva de alimentación y se esparce en una capa delgada y uniforme sobre la superficie de secado. La distribución uniforme es importante porque las capas gruesas o desiguales retardan la liberación de humedad y crean una producción inconsistente, por lo que la mayoría de los diseños de sistemas de secado de lodos a baja temperatura incluyen un mecanismo de nivelación en el punto de alimentación.
Cámara de intercambio de calor a baja temperatura
Dentro de la cámara, el aire se calienta hasta el rango objetivo, comúnmente de 60 a 100 grados Celsius, y se hace pasar a través de la capa de lodo. La temperatura más baja reduce la posibilidad de que la superficie se endurezca o se formen costras en las partículas de lodo, lo que a su vez ayuda a que la humedad continúe migrando desde el interior de cada partícula hacia la superficie durante todo el ciclo de secado.
Evaporación de humedad y recuperación de condensado
A medida que el aire absorbe la humedad del lodo, se dirige a un serpentín de condensación o unidad de deshumidificación donde el vapor de agua se convierte nuevamente en líquido y se drena. Este paso es fundamental para mantener la eficiencia del proceso, ya que recuperar esa carga de humedad y recalentar la misma corriente de aire evita el costo de energía de aspirar y calentar constantemente aire fresco del exterior.
Descarga de lodos secos y manejo aguas abajo
Una vez que el lodo alcanza la banda de humedad objetivo, se descarga a través de un transportador de tornillo o una salida de cinta para su manipulación posterior, ya sea para compostaje, comezcla y quema, o para utilizarlo como insumo para la producción de material de construcción. El aire de escape que se libera del sistema normalmente pasa por una etapa de tratamiento de olores antes de su liberación.
Rango de temperatura de funcionamiento típico para el secado de lodos
La elección de la temperatura es una de las formas más claras de diferenciar las tecnologías de secado. un sistema de secado de lodos a baja temperatura normalmente funciona en la banda de 60 a 100 grados Celsius, mientras que los secadores térmicos de tambor giratorio y las rutas asistidas por incineración suben mucho más. La tabla y el cuadro a continuación resumen los rangos aproximados a los que comúnmente se hace referencia al comparar estas categorías con fines de planificación.
| Método de secado | Rango de temperatura típico | Característica general |
|---|---|---|
| Sistema de secado de lodos a baja temperatura | 60°C a 100°C | Circuito suave y cerrado, menor demanda de energía |
| Secado por aire caliente con cinta transportadora | 120°C a 180°C | Rendimiento moderado, mayor tasa de intercambio de aire |
| Secado térmico de tambor rotatorio | 200°C a 400°C | Alto rendimiento, mayor demanda de combustible |
| Secado asistido por incineración | 600°C a 850°C | Calor muy alto, reservado para flujos de residuos específicos |
Cuadro comparativo de rangos de temperatura
Comparación ilustrativa de temperaturas operativas superiores en categorías de métodos de secado de lodos comunes
Reducción del contenido de humedad durante el ciclo de secado
El contenido de humedad final después del secado del lodo depende de las propiedades del lodo entrante, el tiempo de retención y la configuración del sistema, pero un sistema de secado de lodo a baja temperatura comúnmente está diseñado para reducir la humedad del lodo desde alrededor del 83 por ciento a un rango objetivo del 10 al 30 por ciento. El siguiente cuadro ilustra una curva típica de reducción de humedad etapa por etapa a lo largo de un ciclo de secado, desde la alimentación húmeda hasta la descarga seca.
Patrón típico de reducción del contenido de humedad etapa por etapa a lo largo de un ciclo de secado de lodos a baja temperatura
Consumo de energía comparado entre métodos de secado
El consumo de energía por tonelada de lodos procesados es una de las cifras más prácticas para planificar el presupuesto de un proyecto en cuanto a servicios públicos y dimensionamiento de equipos. Un secador de lodos de baja temperatura construido alrededor de recirculación de aire de circuito cerrado y, en muchas configuraciones, un secador de lodos con bomba de calor, generalmente consume notablemente menos energía por tonelada que los métodos de secado instantáneo o de tambor giratorio que dependen del calentamiento continuo de grandes volúmenes de aire fresco.
Uso aproximado de energía en kilovatios hora por tonelada de lodo procesado, mostrado solo para comparación general
Explicación de la tecnología de secado de lodos con bomba de calor
A secador de lodos con bomba de calor utiliza un ciclo de refrigeración en lugar de un calentador de combustible directo para elevar la temperatura del aire dentro de la cámara de secado. El refrigerante absorbe el calor del aire húmedo saliente, se comprime para elevar aún más su temperatura y luego libera ese calor nuevamente a la corriente de aire seco entrante. Debido a que la misma energía se reutiliza a través del circuito en lugar de ventilarse al exterior, esta configuración es uno de los enfoques más conscientes de la energía dentro de la categoría más amplia de diseños de sistemas de secado de lodos a baja temperatura.
Este enfoque de circuito cerrado también respalda un control de temperatura más consistente, lo cual es importante para los flujos de lodos con composición variable, como los provenientes de la impresión y el teñido, la fabricación de papel, la galvanoplastia, el procesamiento químico, el tratamiento del cuero y las operaciones farmacéuticas. El control constante de la temperatura reduce la posibilidad de sobrecalentamiento localizado o secado insuficiente dentro de un solo lote.
Comparación de tecnologías de secado de lodos
Elegir entre un sistema de secado de lodos a baja temperatura, un secador de tambor rotatorio, un secador térmico con cinta transportadora o un secado solar al aire libre generalmente se reduce a sopesar varios factores a la vez en lugar de elegir una sola métrica. El siguiente gráfico de radar alinea cuatro categorías de tecnología a las que se hace referencia comúnmente: eficiencia energética, control de olores, nivel de automatización, eficiencia de la huella y tasa de reducción de humedad, utilizando una escala simple de 0 a 10 para una comparación general.
Comparación general en cinco dimensiones, basada en características típicas a las que se hace referencia para cada categoría de tecnología
Componentes principales de un sistema de secado de lodos a baja temperatura
La mayoría de los sistemas comparten un conjunto común de componentes básicos, incluso cuando el diseño se adapta a un proyecto específico de sistema de secado de lodos industriales. Comprender estas partes ayuda a comparar propuestas de diferentes proveedores o evaluar una instalación existente.
- Unidad de alimentación y distribución uniforme de lodos
- Cámara de secado aislada a baja temperatura
- Bomba de calor o módulo de intercambio de calor residual
- Sistema de circulación de aire y deshumidificación.
- Línea de recogida y descarga de condensado.
- Panel de control y seguimiento automatizado
- Unidad de descarga y transporte de lodos secos
- Módulo de tratamiento de olores y aire de escape
Aplicaciones industriales del secado de lodos a baja temperatura
un sistema de secado de lodos industriales construido sobre principios de baja temperatura se utiliza en una amplia gama de sectores, ya que el perfil de calor suave se adapta mejor a los lodos con composición variable que las rutas de alto calor en muchos casos. La siguiente tabla describe las fuentes comunes de lodo y lo que tiende a ser más importante para cada una durante el secado.
| Sector industrial | Fuente de lodos | Consideración de secado |
|---|---|---|
| Aguas Residuales Municipales | Lodos de tratamiento primario y secundario | Necesidades de alto volumen y rendimiento constante |
| Impresión y teñido | Lodos de aguas residuales colorantes | Compuestos de color, importancia en el control de olores. |
| fabricación de papel | Lodos de fábricas de pulpa y papel | Contenido fibroso, sólidos iniciales variables. |
| galvanoplastia | Lodos de proceso que contienen metales | Manipulación cuidadosa antes de realizar más pasos de reutilización |
| Industria química | Lodos de aguas residuales de proceso | Composición variable, necesidades de secado por lotes. |
| Procesamiento de cuero | Lodos de curtiduría | Gestión de olores, carga orgánica. |
| Productos farmacéuticos | Lodos biológicos y de proceso | Control constante de baja temperatura |
Cómo seleccionar un fabricante confiable de equipos de secado de lodos
Comparar propuestas de más de uno. fabricante de secadores de lodos Vale la pena invertir tiempo, ya que el ajuste correcto depende tanto de las propiedades del lodo en el sitio específico como del equipo mismo. Algunos puntos prácticos tienden a separar una propuesta bien adaptada de una genérica.
- Experiencia en ingeniería en tipos de lodos tanto municipales como industriales.
- Capacidad para dimensionar un secador de lodos de baja temperatura según la humedad y composición reales del lodo de alimentación.
- Disponibilidad de una línea completa de equipos, desde máquinas deshidratadoras hasta sistemas completos de tratamiento de aguas residuales.
- Instalaciones de referencia en una variedad de industrias, no en un solo sector
- Soporte técnico claro desde la consulta hasta el diseño, la construcción y la operación.
- Comunicación transparente sobre las necesidades de mantenimiento y disponibilidad de repuestos.

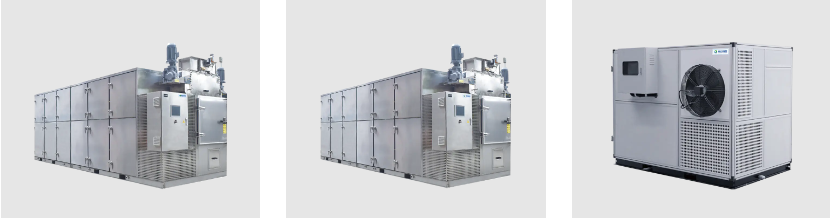

Gama de productos y opciones de configuración personalizadas
Debido a que la composición de los lodos y las condiciones del sitio varían tanto, un solo diseño fijo rara vez se adapta a todos los proyectos. Generalmente hay varias configuraciones disponibles dentro de la categoría de sistemas de secado de lodos a baja temperatura, cada una de ellas adecuada para un diseño o situación de fuente de calor diferente.
Máquina secadora de lodos tipo correa de baja temperatura
Esta configuración utiliza un diseño de cinta transportadora continua adecuado para un rendimiento constante y continuo, lo que la convierte en una opción práctica para plantas municipales y sitios industriales que generan lodos de manera constante a diario.
Máquina secadora de lodos para calor residual a baja temperatura
Esta configuración está diseñada para aprovechar el calor residual ya disponible de otros procesos de la planta como su entrada de energía primaria, lo que puede reducir la carga de calefacción adicional que un sitio necesita suministrar además de las operaciones existentes.
Secadora de cámara criogénica de lodos
Esta configuración basada en cámara se adapta al procesamiento por lotes o a sitios con un espacio disponible más pequeño, ofreciendo flexibilidad donde los diseños de estilo de cinta continua no son prácticos.
Para proyectos con características inusuales de lodos, limitaciones de espacio o requisitos de integración, un Sistema de secado de lodos OEM arreglo o trabajo con un proveedor de secador de lodos personalizado permite ajustar el tamaño de la cámara, la capacidad de manejo de aire y el diseño de control según las condiciones reales del sitio en lugar de forzar una unidad estándar a una aplicación que no coincide.
Prácticas de mantenimiento para una operación confiable a largo plazo
El mantenimiento de rutina mantiene un sistema de secado de lodos a baja temperatura funcionando con la eficiencia prevista y ayuda a evitar tiempos de inactividad no planificados. Los puntos siguientes cubren las áreas que normalmente necesitan la atención más regular.
- Inspección de rutina de correas y transportadores en busca de desgaste o desalineación.
- Drenaje regular de condensado y limpieza de filtros.
- Comprobaciones de la superficie del intercambiador de calor para evitar la acumulación de incrustaciones
- Comprobaciones de calibración de sensores y controles
- Limpieza programada de conductos de aire y rutas de escape
- Lubricación de piezas mecánicas móviles según manual del equipo.
Acerca de la tecnología ambiental de Qingben
Qingben Environmental Technology (Jiangsu) Co., Ltd. es una empresa profesional centrada en la fabricación y servicio de equipos de tratamiento de lodos y aguas residuales. El trabajo se centra en la investigación y el desarrollo en el tratamiento de lodos y aguas residuales, con una gama de productos que incluye máquinas decantadoras de deshidratación de lodos, equipos de secado de lodos, juegos completos de equipos de tratamiento de aguas residuales, equipos de secado de sedimentos de ríos y lagos y servicios técnicos relacionados.
Como fabricante de secadores de lodos de baja temperatura y fábrica de equipos de secado de lodos con sede en China, brindamos soporte técnico integral desde la consulta y el diseño del proyecto hasta la construcción, operación y mantenimiento, con el objetivo de respaldar la implementación exitosa y el funcionamiento estable de proyectos de tratamiento de aguas residuales y lodos. Nuestro equipo de secado de lodos a baja temperatura puede secar directamente aguas residuales o lodos con alrededor del 83 por ciento de contenido de agua hasta un 10 a 30 por ciento de lodos secos con humedad, con una reducción que alcanza hasta el 90 por ciento y una esterilización efectiva de hasta el 90 por ciento, manteniendo al mismo tiempo un bajo consumo de energía y evitando la contaminación secundaria. Esto lo hace adecuado tanto para lodos municipales como para una amplia gama de flujos de lodos industriales, incluidas aplicaciones de impresión y teñido, fabricación de papel, galvanoplastia, industria química, cuero y farmacéutica.
Preguntas frecuentes
| P1. ¿Qué es un sistema de secado de lodos a baja temperatura? Se trata de equipos de secado que reducen la humedad del lodo mediante un intercambio de calor controlado a baja temperatura, normalmente en el rango de 60 a 100 grados Celsius, en lugar de un procesamiento térmico a alta temperatura. | P2. ¿Cómo funciona un secador de lodos a baja temperatura? El lodo se alimenta sobre una superficie de transporte dentro de una cámara cerrada donde circula continuamente aire cálido y seco, la humedad se condensa de la corriente de aire y el aire se recalienta y recircula. |
| P3. ¿Qué temperatura se utiliza para el secado de lodos? Los sistemas de baja temperatura generalmente funcionan entre 60 y 100 grados Celsius, mientras que los secadores térmicos convencionales pueden funcionar muy por encima de los 150 grados Celsius. | P4. ¿Cuál es el contenido de humedad final después del secado del lodo? Dependiendo del lodo entrante y de la configuración del sistema, el contenido de humedad final normalmente cae entre el 10 y el 30 por ciento. |
| P5. ¿El secado de lodos a baja temperatura es energéticamente eficiente? Debido a que el proceso se ejecuta a una temperatura más baja y a menudo recupera calor de la corriente de aire, el uso de energía por tonelada de lodo procesado suele ser menor que el secado térmico a alta temperatura. | P6. ¿Se pueden utilizar bombas de calor para el secado de lodos? Sí, un secador de lodos con bomba de calor utiliza un ciclo de refrigeración para extraer y reutilizar el calor dentro de un circuito de aire cerrado, que es un enfoque común consciente de la energía para el secado a baja temperatura. |
| P7. ¿Cuál es la mejor tecnología de secado de lodos? No existe una tecnología única que se adapte a todos los proyectos; la elección correcta depende de las características de los lodos, las necesidades de rendimiento, el espacio disponible y las consideraciones energéticas del sitio real. | P8. ¿Cuáles son las ventajas del secado a baja temperatura? Las ventajas generalmente incluyen una menor demanda de energía, un menor riesgo de incendio y oxidación, un mejor control de los olores y un producto seco adecuado para compostaje, comezcla o uso como materia prima para materiales de construcción. |
